Phần Mềm Quản Lý Trạm Cân Ô Tô Kết Hợp Camera

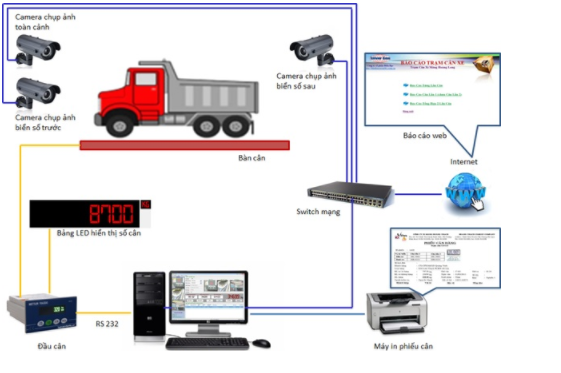

Sơ đồ nguyên lý phần mềm quản lý trạm cân ô tô
Hệ thống |
|
Đầu cân |
Hỗ trợ các loại đầu cân Meter Toledo, Kingbird, CAS, Avery Weight Tronix, Fine, Keli, …. |
Tích hợp loại đầu cân bất kỳ khi có yêu cầu |
|
Camera |
Sử dụng IP camera độ phân giải HD, FullHD |
Hỗ trợ camera của nhiều hãng sản xuất khác nhau: Panasonic, Dmax, Sony, Axis, Dahua, Hikvision, Lilin, Messoa,…. |
|
Có thể tích hợp với hệ thống camera sẵn có (Analog, IP) |
|
Máy tính |
Intel Core i3, Ram 4GB trở lên, hệ điều hành Windows 7 Professional, Ultimate 32bit, 64 bit |
Vận hành |
|
Chế độ cân |
Cân bì, cân tổng (cân lần 1, cân lần 2), cân dịch vụ, cân nội bộ… |
Cân tự động (tùy chọn) |
|
Khối lượng cân |
Lấy trực tiếp khối lượng cân từ đầu cân và hiển thị trên màn hình theo thời gian thực |
Chụp ảnh từ camera |
Tự động chụp đồng thời 3 ảnh: ảnh biển số trước, ảnh biển số sau, ảnh toàn cảnh sau mỗi lần cân |
Chụp ảnh lái xe (tùy chọn) |
|
Nhận dạng biển số |
Biển số xe được phần mềm nhận dạng tự động từ ảnh chụp camera và cho ra kết quả dưới dạng TEXT |
Ghi hình camera |
Camera được ghi hình liên tục 24/7 để lấy dữ liệu đối chứng khi cần |
Các thông tin phụ trợ khác |
Các thông tin về khách hàng, loại hàng hóa có thể được nhập thủ công bằng tay hoặc tự động hiển thị dựa trên thông tin biển số xe |
Tùy chọn tự động nhận khối lượng cân bì đối với các trường hợp cân nội bộ |
|
Tùy chọn tự động nhận chế độ cân lần 2 nếu đã cân lần 1, cân nhập, cân xuất và tính toán khối lượng hàng hóa,… |
|
Tùy chọn bổ sung các tính năng theo yêu cầu thực tế sử dụng |
|
In phiếu cân |
Phiếu cân được in trực tiếp từ phần mềm, ngoài các thông tin về khách hàng, khối lượng và chủng loại hàn hóa,….còn có ảnh biển số xe |
Tùy chọn mẫu phiếu cân theo yêu cầu khách hàng |
|
Báo cáo |
|
Các mẫu báo cáo |
Danh sách xe cân lần 1, danh sách xe cân lần 2, báo cáo tổng hợp,… |
Lọc báo cáo xe theo mã khách hàng, biển số xe, chủng loại hàng hóa hoặc theo thời gian. |
|
Thông tin chi tiết của mỗi lần cân xe có bao gồm hình ảnh chụp từ camera để đối chứng |
|
Tùy chọn mẫu báo cáo và các loại báo cáo theo yêu cầu khách hàng |
|
Giám sát từ xa |
|
Báo cáo trạm cân |
Truy xuất tất cả các loại báo cáo của trạm cân, thông tin chi tiết của mỗi lần cân xe,… qua mạng Lan hoặc internet thông qua các trình duyệt web như Internet Explorer, Google Chrome, Fire Fox,… |
Theo dõi vận hành |
Giám sát các thao tác vận hành của nhân viên phần mềm tại trạm cân |
Giám sát vận hành trạm cân thông qua hình ảnh trực tiếp từ camera, xem lại các dữ liệu đã ghi hình |
|
Quản lý tập trung |
|
|
Cho phép quản lý tập trung các trạm cân trên một phần mềm hoặc trình duyệt web duy nhất |
Tùy chọn khác |
|
|
Tích hợp đầu đọc thẻ từ hoặc đầu đọc vân tay để điều khiển mở barrier cho xe vào cân hoặc ra lệnh cân xe |
Tích hợp cảm biến để phát hiện xe trên bàn cân và cân tự động |
|
Tích hợp đèn tín hiệu (xanh, đỏ) để báo hiệu xe đang cân hay đã cân xong |
Hiện nay tại các trạm cân xe thường có mức độ tự động hóa chưa cao, phụ thuộc nhiều vào các tác động của con người. Thao tác ra lệnh cân, nhập biển số xe của các xe vào trạm cân được thực hiện bằng tay, không có hình ảnh đối chứng dễ gây nhầm lẫn, gian lận và khó khăn trong công tác quản lý sau này.
Việc áp dụng hệ thống nhận dạng biển số xe tự động vào các trạm cân giúp nâng cao mức độ tự động hóa của các trạm cân, nâng cao tính khách quan minh bạch của các xe ra vào lấy hàng/ đổ hàng, hạn chế tối đa sự can thiệp của con người
Bảng so sánh giữa việc ứng dụng và không ứng dụng hệ thống nhận dạng biển số xe tự động:
KHÔNG SỬ DỤNG
|
CÓ SỬ DỤNG
|
Cần ít nhất 1 người viết biển số vào phiếu cân |
Tự động đọc biển số và viết vào phiếu cân |
Trường hợp viết nhầm biển số gây ra sự cố thất thoát nguyên vật liệu thì rất khó phát hiện và tìm ra nguyên nhân |
Hầu như không có tình trạng nhầm biển số xe, hoặc nếu có nhầm thì dựa vào những bức ảnh, tài liệu lưu trữ, dễ dàng tìm ra nguyên nhân từ đó đưa ra các phương án khắc phục |
Xe bồn xi măng có đặc thù là đầu xe và đuôi xe có thể tháo rời, nên nếu xảy ra tình trạng đầu xe A gắn với đuôi xe B vào lấy hàng hoặc đổ hàng thì rất khó quản lý
|
Do chụp ảnh nhận dạng cả biển trước và biển sau nên quản lý tốt trường hợp tráo đồi đầu xe, đuôi xe
|
Người quản lý có thể bắt tay gian lận cùng lái xe để tạo ra phiếu cân không đúng, để cho phép xe vào lấy hoặc đổ hàng nhiều lần
|
Trên phiếu cân có ảnh biển số trước và sau của xe, có các thông tin được lấy ra tự động và các thông tin về ngày giờ xe vào lấy, đổ hàng. Do đó hầu như không thể tạo ra phiếu cân giả. Hoặc nếu có thì tất cả các thông tin đều được lưu trữ phụ vụ cho công tác hậu quản lý sau này
|
Công tác kiểm tra, hậu quản lý gặp nhiều khó khăn do không có những tài liệu, thông tin sát thực, minh bạch
|
Công tác kiểm tra, hậu quản lý hết sức khách quan, minh bạch, rõ dàng. Các thông tin, tài liệu lưu trữ trên máy luôn đảm bảo tính sát thực, tin cậy
|
Mang tính thủ công và phụ thuộc nhiều vào yếu tố con người.
|
Mức độ tự động hóa cao, nâng tầm vị thế của công ty lên một bậc.
|

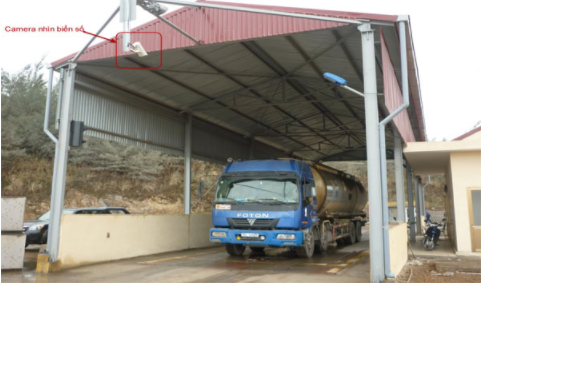

Ứng dụng nhận dạng biển số tại các trạm cân tự động
Hệ thống bao gồm:
– Camera chụp ảnh biển số phía trước.
– Camera chụp ảnh biển số phía sau (tùy chọn).
– Đầu đọc thẻ.
– Hệ thống trạm cân tự động.
– Máy tính cài phần mềm nhận dạng biển số và phần mềm cân.
– Các thiết bị phụ trợ khác.
Nguyên lý hoạt động:
– Khi xe vào đúng vị trí trong trạm cân, nhân viên trực ca tại trạm cân ra lệnh cân xe bằng cách quẹt thẻ vào đầu đọc thẻ.
– Lúc này hệ thống phần mềm trên máy tính đồng thời ra lệnh cân xe và chụp ảnh phần đầu xe, chụp ảnh phần đuôi xe, chụp ảnh toàn bộ xe.
– Phần mềm sẽ tự động lưu trữ các hình ảnh và nhận dạng biển số sang dạng TEXT, tất cả các thông tin như ảnh xe, biển số, ngày giờ, nhân viên trực ca … sẽ được tự động đưa lên phiếu cân.
Đặc điểm nổi bật:
- Sử dụng công nhệ nhận dạng với độ chính xác cao (99%) và thời gian nhận dạng nhanh (30-100 mili giây) giúp cho việc cân xe trở nên chính xác dễ dàng nhanh chóng, giảm thiểu tối đa các gian lận.
- Cơ chế hoạt động Client – Server giúp cho phần mềm nhận dạng biển số dễ dàng tích hợp trên các trạm cân sẵn có.
- Có cơ chế tìm kiếm, đối chiếu tối ưu trong việc đối chiếu biển số nhận dạng được với các biển số trong danh sách. Cơ chế này giúp cho độ chính xác nhận dạng lên tới 99%.

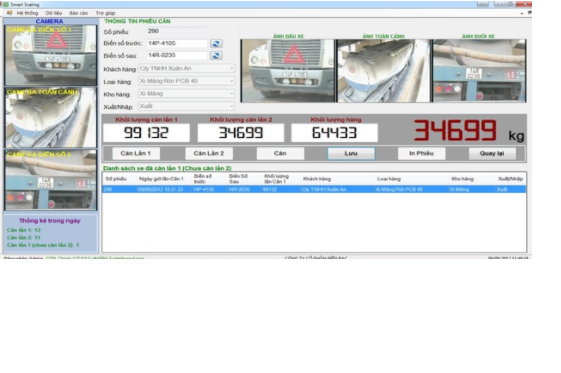

Giao diện phần mềm:

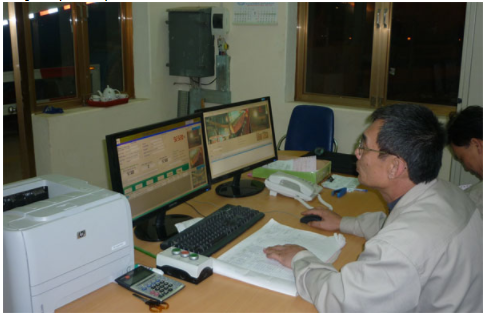

Trung tâm vận hành trạm cân:

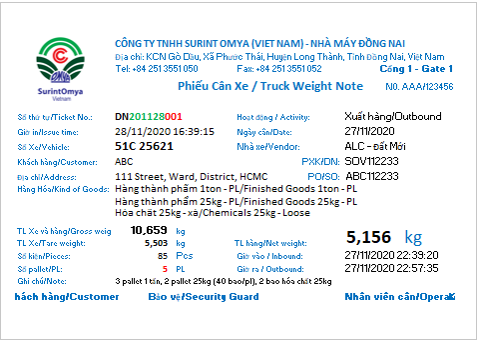

Phiếu cân
